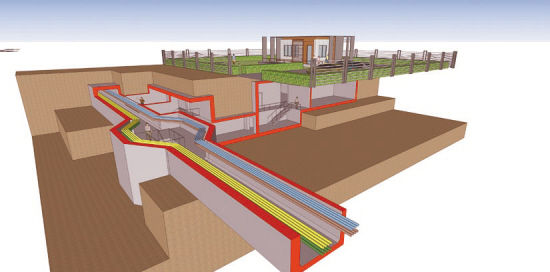

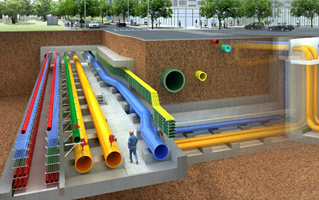

施工顺序

测量放线→土石方开挖→垫层施工→底板防水→底板施工→侧墙、顶板施工→防雷接地工程→防水工程→管廊内装饰工程→土石方回填

降排水

（一）根据实际情况，基坑首先考虑挖集水坑降水，在基底两侧采用人工开挖排水沟，排水沟尺寸为30cm×30cm，排水沟采用3cm厚砂浆抹面，距离坡顶线1米处挖截水沟，截水沟尺寸为50×50cm，截水沟采用3cm厚砂浆抹面，若局部地下水丰富，可采取井点降水。

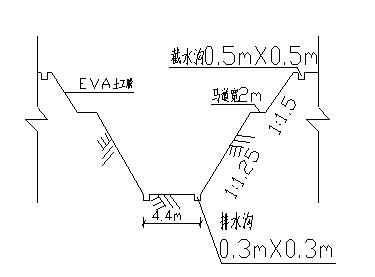

排水沟示意图

（二）根据现场实际情况，若地下水位高于沟槽基础底面可采用管井降水，双排线状布置，在距离基坑边缘约2.0m处布置井点吸水管位置，井点布置间距为20m，井深10m，现场管井布置数量根据降水的效果增加或减少，降水深度距沟槽底面1m。管井采用岩心钻机成孔，井径50cm，滤水管内径大于35cm，井管内径大于水泵外径5cm,每口深井内配置1台深井泵。

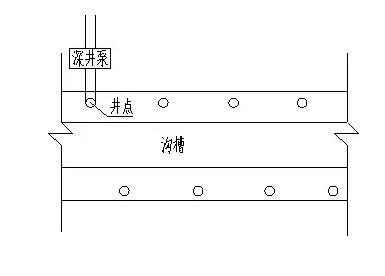

井点分布图

开挖沟槽

（一）准备工作
基坑土石方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。

根据设计图，测设管廊中心线，设立中心桩。管廊中心线必须复核。按图纸设计的基坑宽定出边线，开挖前用白粉划线来控制，在基坑位置的两侧设置控制桩，并记录两桩与基坑中心的距离，以备校核。

（二）土石方开挖

1.综合管廊的基坑采用放坡开挖，明排水施工。基坑用反铲挖掘机开挖，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上30cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，修整好底面，立即进行边坡支护、基础施工。开挖料部分堆于基坑坡顶线3m以外，多余部分及时运走。基2.坑应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。施工中需备足土袋，木桩等，以防止流砂。机械3.沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑深度的1/2。土方开挖宜从上到下分层分段依次进行，随时做成一定坡势，以利泄水。

2.开挖沟槽时由于挖掘机臂长有限，当开挖沟槽深度大于4m时，应分两层台阶开挖，土石方需要分两次转运，1台挖机位于台阶下，将台阶上挖机工作范围外的弃方倒运至于台阶上，台阶上再配1台挖机挖装弃土至25T自卸汽车上运出。

3.在开挖过程中若遇其它管线或是古文物，应及时通知有关部门，进行协商处理。

4.在开挖过程中，应随时检查槽壁和边坡的状态，发现异常情况应立即停止施工，以防坍塌。

5.为保证施工安全，应在开挖坡壁两侧间隔15m埋设变形监控点，基坑开挖及隧道施工时，测量人员应对监控点进行变形观测，并记录，如发现变形量过大，应立即停止施工，对边坡进行加固处理后再恢复施工。

6.施工时，其余地段若遇到不良地质，为防止坍塌可采用喷锚支护防护措施，具体情况及混凝土用量根据根据现场实际情况确定。

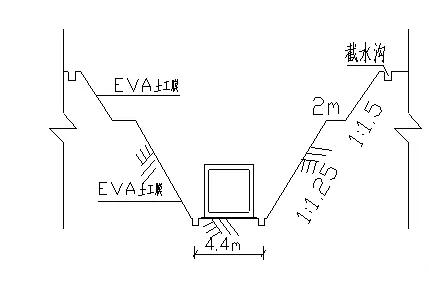

基坑深度超过六米的截面图

（三）填方施工方法

填方段填方时清除填方范围内的草皮，树根，淤泥，积水，并翻松，平整压实地基，实测填前标高后，方能上土填筑，选择适宜的取料场，适宜的填筑材料，提前作好标准击实试验并经监理工程师批准，填至综合管廊管顶标高并压实后再进行沟槽开挖。


基坑监测

监测工作从维护结构施工开始直至结构施工至基坑回填结束，每两天进行一次监测，监测点及监测仪器均应按相关要求设置，保证其整个监测过程中能正常使用。各变形监测点及各监测相应的初始值均应在基坑开挖前取得。

对监测所得数据，必须立即整理分析，以图表的方式将结果汇总。情况异常时应立即分析原因并采取相应措施。


（一）水平位移监测

测定特定方向上的水平位移时可采用视准线法、小角度法、投点法等；测定监测点任意方向的水平位移时可视监测点的分布情况，采用前方交会法、自由设站法、极坐标法等；当基准点距基坑较远时，可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。当监测精度要求比较高时，可采用微变形测量雷达进行自动化全天候时时监测。

水平位移监测基准点应埋设在基坑开挖深度3倍范围以外不受施工影响的稳定区域，或利用已有稳定的施工控制点，不应埋设在低洼积水、湿陷、冻胀、胀缩等影响范围内；基准点的埋设应按有关测量规范、规程执行。宜设置有强制对中的观测墩；采用精密的光学对中装置，对中误差不宜大于0.5mm。

（二）沉降监测

沉降监测可采用几何水准或液体静力水准等方法。

坑底隆起（回弹）宜通过设置回弹监测标，采用几何水准并配合传递高程的辅助设备进行监测，传递高程的金属杆或钢尺等应进行温度、尺长和拉力等

基坑围护墙（坡）顶、墙后地表与立柱的竖向位移监测精度应根据竖向位移报警值确定。
